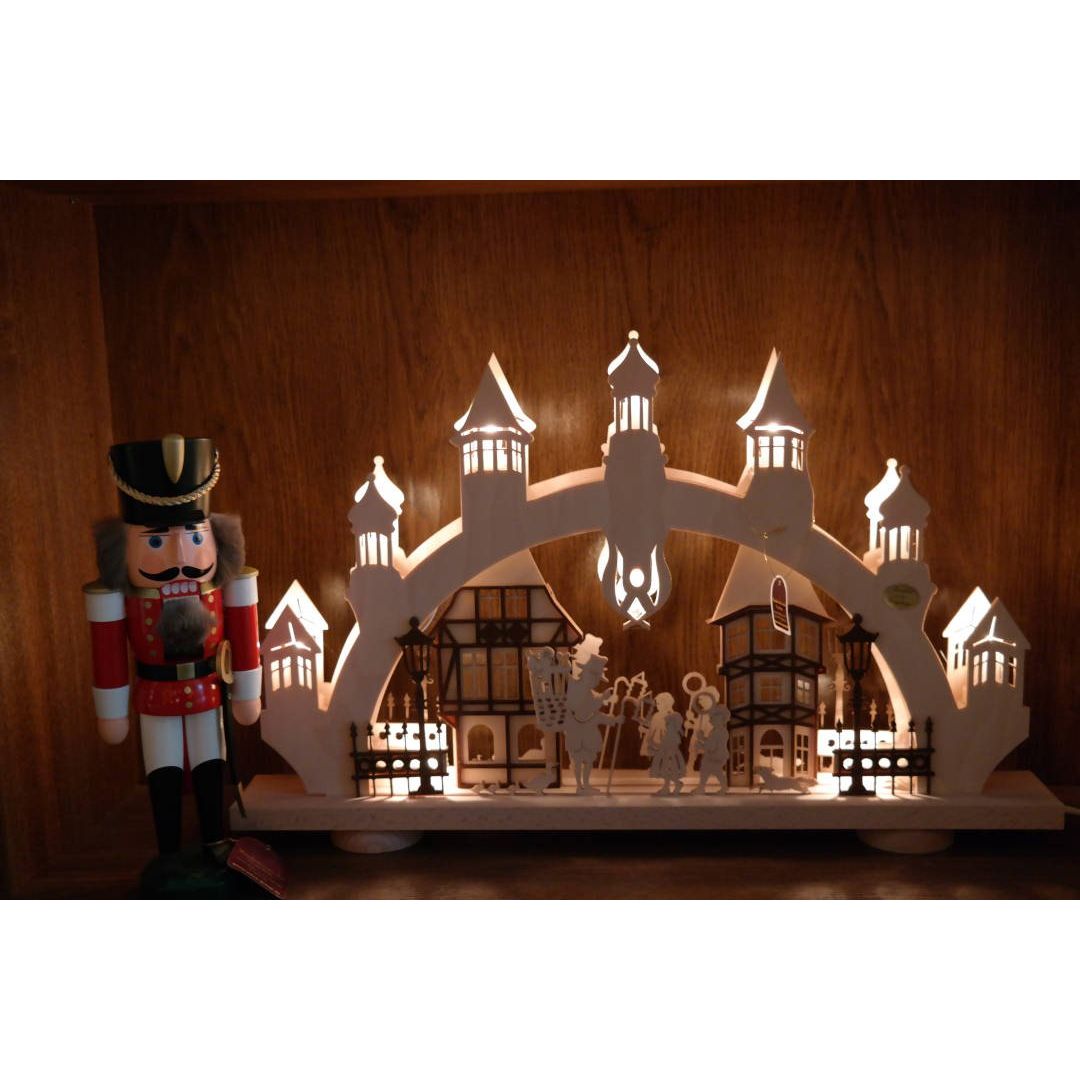

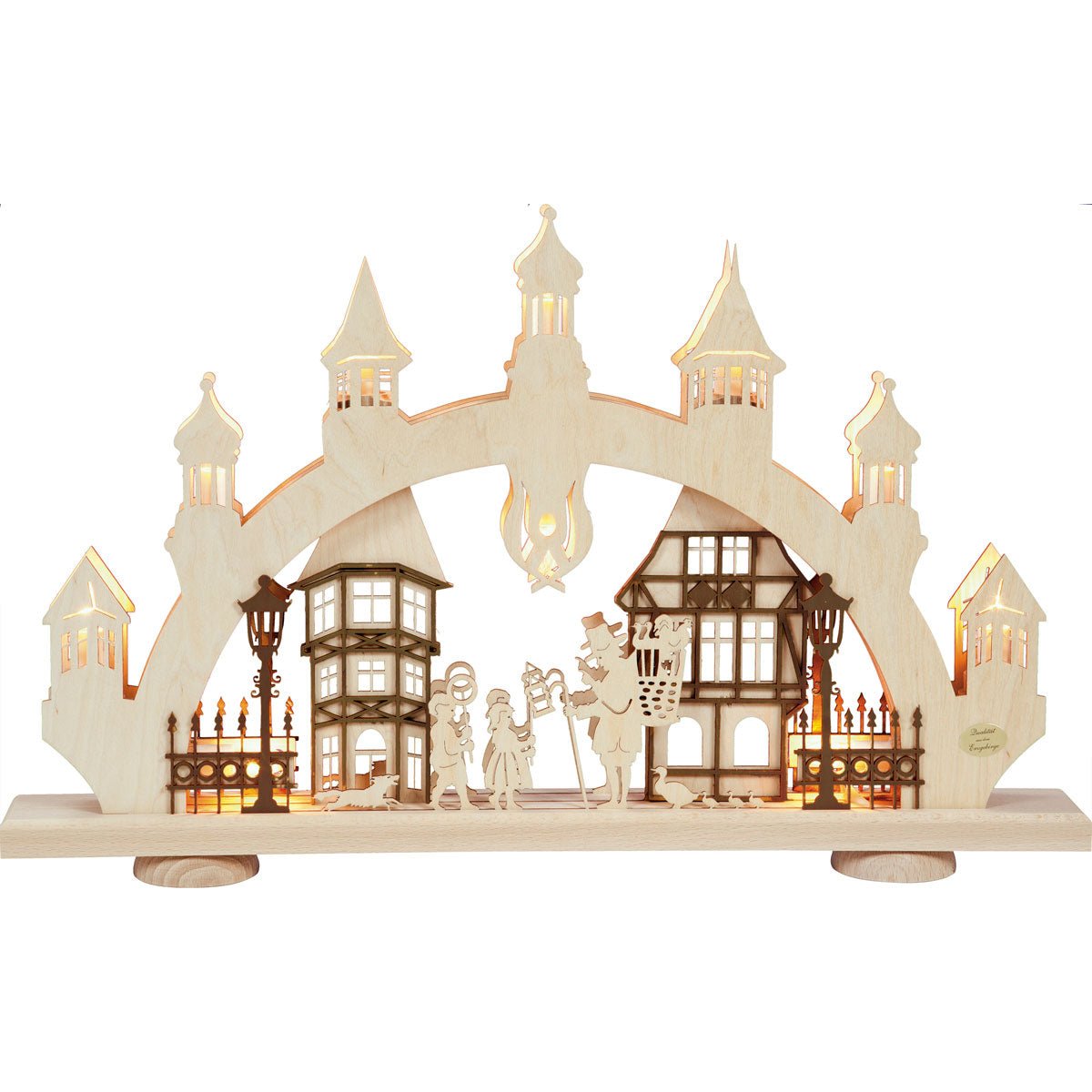

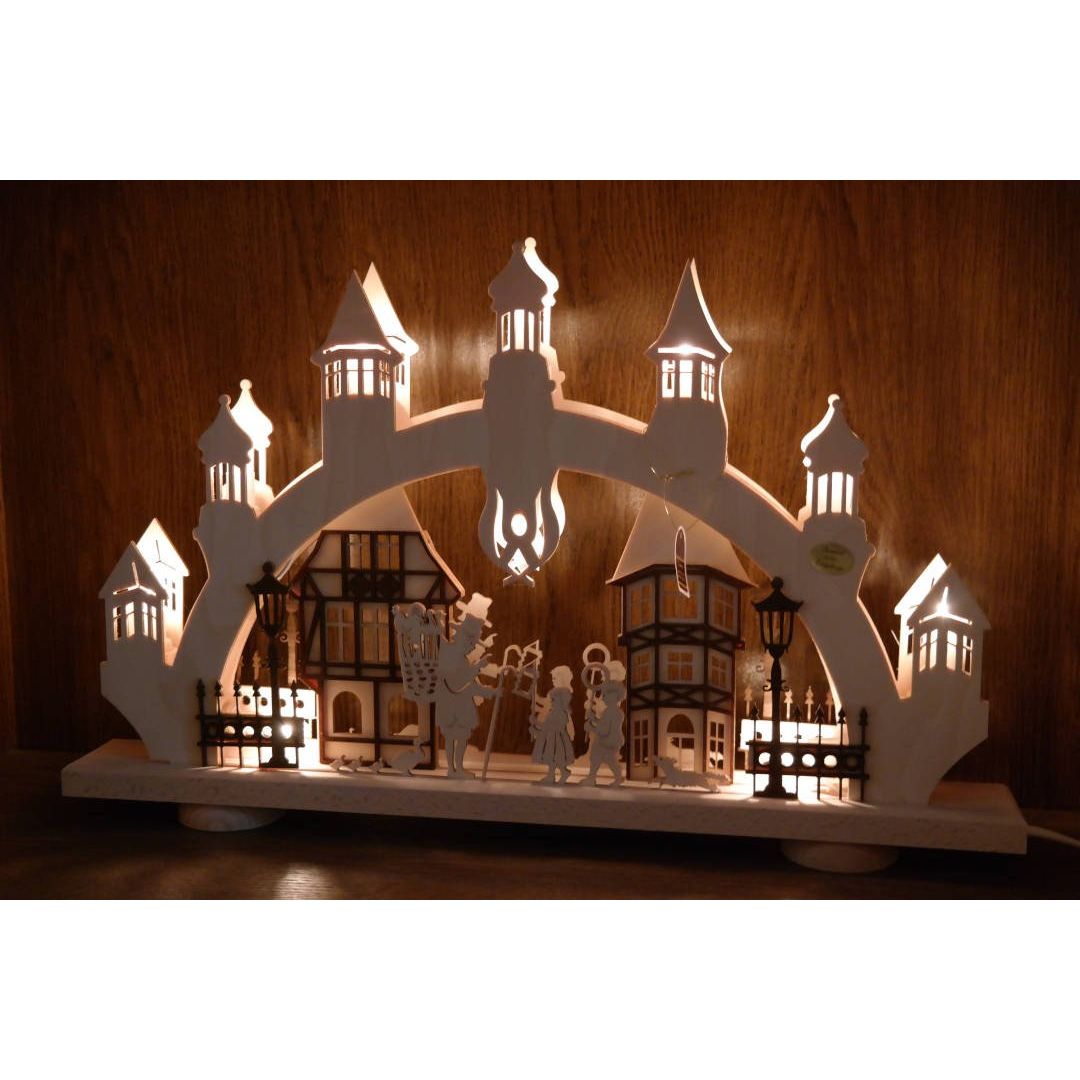

LED Schwibbogen "Altstadt"

Zunächst wird überprüft, ob die Nadel ordentlich im
Lager läuft. Dazu wird die Pyramide ganz leicht mit der Hand angeschoben. Im
Idealfall muss die Pyramide ganz langsam auslaufen und zum Stillstand kommen.
Aufgrund einer leichten Unwucht, die durch die Bestückung der Drehteller
hervorgerufen wird, darf sich die Pyramide nach dem langsamen Stillstand auch
leicht rückwärts drehen. Kommt die Pyramide allerdings abrupt zum Stillstand,
dann deutet dies auf eine Beschädigung des Lagers oder der Nadelspitze hin.

Fehleranalyse
Lager:Zunächst wird überprüft, ob auf der Oberseite des
Lagers Kratzer oder Vertiefungen erkennbar oder fühlbar sind. Diese
Vertiefungen können auch sehr klein und mit dem bloßen Auge kaum sichtbar sein.
Sind Kratzer oder Vertiefungen vorhanden, sollte das Lager unbedingt ersetzt
werden.

Welle / Achse:In einigen Fällen ist es auch möglich, dass sich an
der Spitze der Welle / Achse ein Grat befindet. Auch hier ist es notwendig,
dass die Spitze wortwörtlich „unter die Lupe“ genommen wird. Ist ein Grat zu
erkennen, sollte dieser vorsichtig mit feinem Schleifpapier entfernt werden.

Flügelrad:Bei zerlegbaren Flügelrädern werden die Flügel mit dem
Flügelschaft in die Nabe
gesteckt. Durch vorsichtiges Drehen an den Flügelenden, kann der Anstellwinkel
der Flügelblätter verändert werden.
Sind die Flügelblätter zu flach oder zu steil eingestellt, kann auch dies dazu
führen, dass sich die Pyramide nicht mehr richtig dreht. Die aufsteigende warme
Luft der Kerzen wird bei zu flach gestellten Flügeln gestaut oder strömt bei zu
steil gestellten Flügel einfach durch diese hindurch.

Hilfreiche
Tipps:Beim Transport oder beim Verpacken der Pyramide nach
der Weihnachtszeit sollte die Welle/Achse immer aus dem Lager gehoben werden.
Damit wird das Zerkratzen des Lagers durch die Spitze der Welle/Achse
verhindert. Für den Transport können unter dem untersten Drehteller zwei kleine
Stückchen Schaumgummi geklemmt werden. Das schützt das Lager und auch die
Lackierung der Pyramide.
Setzen Sie die Welle/Achse stets vorsichtig in das Lager ein. Wird die
Wellenspitze auf das Lager fallen gelassen, kann das zu Absplitterungen auf der
Glasoberfläche führen und das Glaslager zerstören.
In regelmäßigen Abständen sollte zudem ein Tropfen harzfreies Öl (Feinmechanikeröl) in das Lager
gegeben werden. Das sorgt für einen reibungsarmen Lauf der Spitze im Lager und
verhindert zudem den vorzeitigen Verschleiß des Pyramidenlagers.

Nur Pyramidenkerzen und Pyramidenteelichte verwenden
und Pyramide darf nicht „im Zug“ stehen.

Alljährlich zur Adventszeit
wird mit großer Vorfreude der Lichterbogen aus dem Erzgebirge ausgepackt und manchmal stellt man dann voller Schrecken fest, dass der Lichterbogen nicht mehr leuchtet.

◦Dafür kann es verschiedene Gründe geben.

Mit ein paar Tricks und Kniffen kann man oftmals eine teure Reparatur ersparen und der Kunde kann zu Hause seinen Lichterbogen selbst wieder zum Leuchten bringen.

Als erstes sollten Sie natürlich prüfen, ob auch 220 V an der genutzten Steckdose anliegen und diese einwandfrei funktioniert. Also einfach ein funktionierendes Gerät wie Radio, Toaster o.ä. anschließen und
schauen, ob alles klappt.

Alternativ nutzen Sie einen Phasenprüfer.

Eine häufige Ursache dafür, dass der Schwibbogen nicht leuchtet, sind die Kerzen. Es kann vorkommen, dass die Glühlampen bzw. Kleinschaftkerzen durch den Transport oder sonstige Einflüsse beschädigt wurden. Daher ist es ratsam, erst einmal eine Sichtkontrolle durchzuführen und zu schauen, ob der Glühfaden noch intakt ist. (Wenn zur Hand, ist in diesem Fall ein Voltmeter von Vorteil).

Danach überprüfen Sie den richtigen Sitz der
Glühlampen, d.h. sie sollten gut angezogen sein und nicht zu locker sitzen.

Wenn auch dies noch nicht zum ewünschten Erfolg führt, muss jede Glühlampe einzeln getestet werden. Dazu am besten die
mitgelieferten Ersatzlampen nutzen.

Nun muss jede Lampe einzeln getauscht werden. Leider passiert es manchmal, dass mehrere Glühlampen gleichzeitig kaputt sind, daher noch nicht aufgeben, wenn es mit dem Austausch einer Lampe nicht getan ist,
sondern noch ein paar Kombinationen ausprobieren.

Bei Schwibbögen mit LED-Beleuchtung kann die einzelne Lampe nicht durch Sichtprüfung oder mit dem Voltmeter geprüft werden. Da hilft nur ausprobieren, welches Lämpchen defekt ist.

Wichtig ist in diesem Zusammenhang der Hinweis, dass LED-Schwibbögen ausschließlich mit LED-Lampen zu betreiben sind und diese nicht mit anderen Lampen kompatibel sind.

Schwibbögen mit Trafo können neben der dargestellten Kerzenproblematik weitere Defekte aufweisen.

Sollte der komplette Bogen nicht leuchten – also einschließlich der Innenbeleuchtung der Häuser/Straßenlaterne etc. gibt es im
Wesentlichen 3 Fehlerquellen:

- der Trafo als solches ist defekt
- die Lüsterklemme hat keinen Kontakt mit der Verdrahtung
- oder es besteht ein Kabelbruch zwischen Steckdose und Schwibbogen

Wie errechne ich die richtige Voltstärke meiner
Ersatzlämpchen:

Beispiel:
230V : 7 = 32,86 à heißt: 34V /3W
230V : 10 = 23  à heißt: 23V /3W
230V : 15 = 15,33  à heißt: 16V /3W

Nur die gleichen Lämpchen in einem Lichterbogen verwenden!!!

Sockelaufkleber beachten!

In der Fassung befinden sich kleine Metallblättchen. Diese kann man vorsichtig wieder ein Stück nach oben biegen, damit das Lämpchen Kontakt mit der Fassung hat.

Das Räuchermännchen oder auch der Räuchermann, ist eine Figur aus mindestens zwei Teilen und dient zum Abbrennen von
Räucherkerzen.

Des weiteren haben wir auch Räucherhäuser / Räucheröfen usw. im Sortiment.

Was kommt in
das Räuchermännchen?
In den Räuchermann werden die Räucherkerzen gestellt, es gibt die Standardgröße (25 mm) und Miniräucherkerzen (15 mm).

Wie zünde ich
die Räucherkerze an?

1) Öffnen Sie das Räuchermännchen, indem Sie da obere Teil vom Rumpf trennen.

2) Sie sehen auf dem unteren Teil (Rumpf) einen kleinen Metallteller bzw.eine
Metallscheibe. Diese dient als feuerfeste Unterlage, zum Aufstellen der Räucherkerze.
3) Halten Sie die Räucherkerze am „dicken“ Teil des Kegels fest und zünden die
Räucherkerze an der Spitze an.

4) Stellen Sie die angezündete Räucherkerze auf die Metallscheibe. Ist die glimmende
Räucherkerze in die Figur eingesetzt, entsteht durch die obere und untere Öffnung
ein Kamineffekt und hält die Räucherkerze so am Glimmen.

5) Der Körper des Räuchermannes (obere Teil) ist ausgehöhlt und wird auf den
unteren Teil gesteckt.

6) Die Räucherkerze brennt im Inneren, des meist gedrechselten Räuchermannes ab,
der Rauch steigt dabei nach oben und tritt aus dem Mundloch aus.

Achtung,
lassen Sie die brennende Räucherkerze nicht unbeaufsichtigt!!!

Tipps und
Tricks – rund um den Räuchermann:
Ihr Räuchermännchen räuchert nicht richtig und die Räucherkerze geht immer wieder aus? Hier ein paar Tipps! Prüfen Sie, ob die Luftzufuhr bei Ihrem Räuchermännchen in ausreichendem Maß gegeben ist. Bei einem Qualitätsprodukt aus dem Erzgebirge können Sie sich sicher sein, dass die Luftöffnungen ausreichend groß ausgelegt sind. Dennoch
kann es immer mal wieder vorkommen, dass der Luftdurchlass verunreinigt ist. Bitte prüfen sie dies. Jedes Räuchermännchen hat mindestens zwei Luftöffnungen. Eine befindet sich i. d. R. am Kopf der Figur, hier raucht es dann später auch heraus, und eine weitere befindet sich am Fuß oder Sockel der Figur. Ist die glimmende Räucherkerze in die Figur eingesetzt, entsteht durch die obere und untere Öffnung ein Kamineffekt und hält die Räucherkerze so am Glimmen.

Auch die Austrittsöffnung muss immer ausreichend freigehalten werden. Bei
einigen Figuren ist der Mund mit einem Bart überklebt, der ggf. den Luftzug behindern kann.

Oft kommt es auch vor, dass in kleinen Räuchermännchen die Standard Räucherkerzen (25 mm) abgebrannt werden. Durch den kleinen Hohlraum gehen große Räucherkerzen oft aus und verglimmen nicht
vollständig. Für kleine Räuchermännchen und Räucherfiguren bis ca. 15 cm Höhe empfehlen wir Ihnen Mini – Räucherkerzen (15 mm) zu verwenden. Achten Sie darauf, dass Ihr Räuchermännchen im Sommer gut verstaut wird. Es wird krank, wenn es zu großen Temperaturschwankungen ausgesetzt wird. Dabei kann es Kopf, Arme oder auch andere Teile am Körper verlieren.

Wie wird ein
Räuchermännchen gereinigt?
Reinigen Sie Holzfiguren niemals mit Wasser!
Das Holz wird dabei weich und quellt auf!
Stauben Sie die Figuren mit einem breiten, weichen Pinsel oder trockenen Tuch
ab. So zerstören Sie die Maserung des Holzes nicht und geben Kratzern auf der
Figur keine Chance. Benutzen Sie keine Reinigungsmittel. Diese könnten Schaden an Farbe und Holz hinterlassen.

Die Öffnungen können vorsichtig mit einem Pfeifenputzer gereinigt werden!
